110kV譽升降壓變電站工程順利啟動運行
2021-08-31 來源：未知 點擊：2033次
由我公司負責監理的新建110kV譽升降壓變電站工程，2020年03月01日開工，經各參建單位的努力，本工程于2021年8月5日順利啟動運行。
工程建設規模：

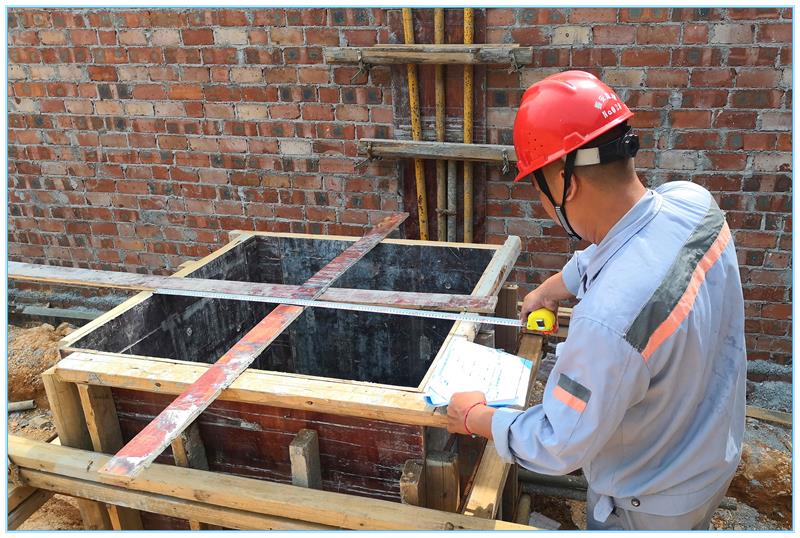

1、主體土建工程：主控樓一棟二層框架結構建筑面積為538㎡；10kV配電室一棟一層框架結構建筑面積為303㎡；圍墻大門、站內道路、電纜溝及設備基礎。
2、主體電氣工程：
（1）主變壓器：終期2X55MVA；一期1X55MVA；本期新建1X55MVA.
（2）110kV配電裝置：110KV配電裝置采用戶外GIS設備單列布置，接線方式為單母線接線；本期工程建設1個出線間隔，1個主變進線間隔，1個母線PT間隔，共三個間隔,一回線路。
（3）35kV配電裝置：采用單母分段接線，本期建設2個饋線間隔，1個主變進線間隔，1個母線PT間隔，1個SVG間隔，1-2M隔離間隔，共6面開關柜，2回出線。

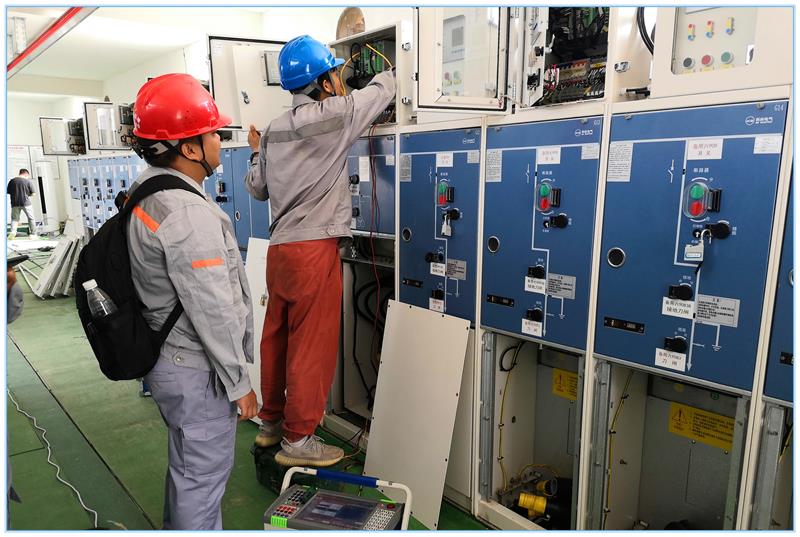

（4）10kV配電裝置：采用單母分段接線，本期建設1個主變進線間隔，1-2M個分段間隔，1-2M隔離間隔，1-2M隔離間隔，1個母線PT間隔，（8+5）個饋線間隔，2個電容器饋線間隔，,1個接地變饋線間隔，1個站用變饋線間隔，1個外來電源進線間隔，，共22面開關柜，13回出線。
（5）站用電：由1臺裝設于10KV1M母線的小電阻成套接地裝置及1臺裝設于10KV2M母線的干式變壓器提供，輸出容量均為160KVA;400V低壓柜位于站主控室內，主控室、配電室分別設置檢修電源箱，供給檢修、試驗使用。
（6）防雷接地：戶外設置2支40m獨立避雷針。區主接地網接地方式采用水平接地體，接地網的電阻值為1.000Ω。接地觸電位差和跨步電位差進行校驗，要求接地網接地電阻值不大于1Ω，接地電阻滿足要求。設備與主地網可靠連接。
（7）電纜：屋外電纜敷設采用電纜溝及穿管保護，電纜支架、電纜管、電纜槽盒應可靠接地；電纜應按規范排列，固定牢靠。
在施工過程中，監理人員認真為建設單位熱情服務，遵照監理合同要求，嚴格按照監理規范及監理工程程序?qū)嵤┍O(jiān)理工作。項目監理人員通過督促施工單位建立健全項目質量和安全管理體系、審核施工組織設計和作業指導書、核查特種作業人員有效性、監控日常作業現場的質量和安全、組織或參加隱蔽工程和分部分項工程的驗收，嚴格執行階段初檢和竣工初檢，對初檢發現的問題督促施工單位按整改要求及時進行了處理，以旁站、巡視、見證等工作方式對本工程施工的全過程進行了有效地監控，從而保證了本工程所完成的項目質量符合有關規程、規范、設計文件及承包合同要求。
建設單位：廣西譽升鍺業高新技術有限公司
設計單位：廣西賽富電力股份有限公司
監理單位：廣西振安電力工程監理有限公司
施工單位：致能電氣有限公司
1、主體土建工程：主控樓一棟二層框架結構建筑面積為538㎡；10kV配電室一棟一層框架結構建筑面積為303㎡；圍墻大門、站內道路、電纜溝及設備基礎。
2、主體電氣工程：
（1）主變壓器：終期2X55MVA；一期1X55MVA；本期新建1X55MVA.
（2）110kV配電裝置：110KV配電裝置采用戶外GIS設備單列布置，接線方式為單母線接線；本期工程建設1個出線間隔，1個主變進線間隔，1個母線PT間隔，共三個間隔,一回線路。
（3）35kV配電裝置：采用單母分段接線，本期建設2個饋線間隔，1個主變進線間隔，1個母線PT間隔，1個SVG間隔，1-2M隔離間隔，共6面開關柜，2回出線。
（4）10kV配電裝置：采用單母分段接線，本期建設1個主變進線間隔，1-2M個分段間隔，1-2M隔離間隔，1-2M隔離間隔，1個母線PT間隔，（8+5）個饋線間隔，2個電容器饋線間隔，,1個接地變饋線間隔，1個站用變饋線間隔，1個外來電源進線間隔，，共22面開關柜，13回出線。
（5）站用電：由1臺裝設于10KV1M母線的小電阻成套接地裝置及1臺裝設于10KV2M母線的干式變壓器提供，輸出容量均為160KVA;400V低壓柜位于站主控室內，主控室、配電室分別設置檢修電源箱，供給檢修、試驗使用。
（6）防雷接地：戶外設置2支40m獨立避雷針。區主接地網接地方式采用水平接地體，接地網的電阻值為1.000Ω。接地觸電位差和跨步電位差進行校驗，要求接地網接地電阻值不大于1Ω，接地電阻滿足要求。設備與主地網可靠連接。
（7）電纜：屋外電纜敷設采用電纜溝及穿管保護，電纜支架、電纜管、電纜槽盒應可靠接地；電纜應按規范排列，固定牢靠。
設計單位：廣西賽富電力股份有限公司
監理單位：廣西振安電力工程監理有限公司
施工單位：致能電氣有限公司
撰稿人;莫勝彬
